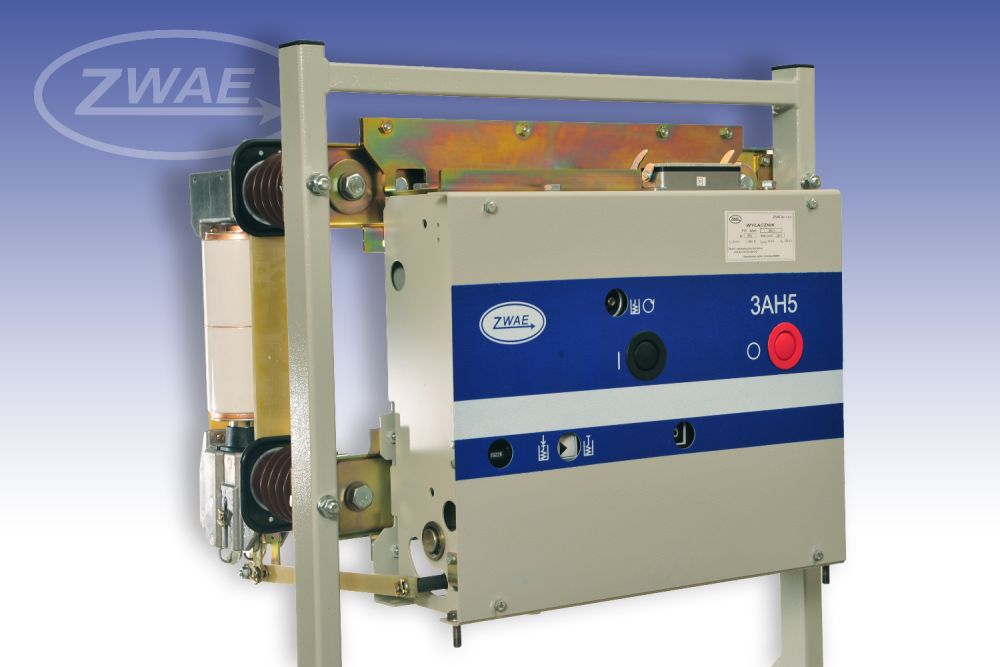

Внутренний вакуумный выключатель типа 3AH5

Kаталоги и Материалы для проектирования

application/pdfБрошюра.pdf (889.1 KiB)

application/pdfДекларация о соответствии.pdf (223.4 KiB)

ПРИМЕНЕНИЕ:

В современном мире выключатели должны постоянно соответствовать разного рода требованиям, начиная от коммутации резисторных цепей, токов индукции и заканчивая емкостным током. Наши выключатели отлично приспособлены к длительной эксплуатации и широко применяются в цепях с большим количеством соединений. Малые мощности короткого замыкания в распределительных сетях противостоят сильным токам короткого замыкания в промышленности. Предлагаем вам новый выключатель 3АН5, наиболее универсальный выключатель в своей области. Благодаря своей компактности подходит к каждому распределительному устройству (щиту). Его широкая гамма технических данных позволяет универсально применять во всех областях данной отрасли. Гасящее рабочее тело (гашение дуги в вакууме), является наиболее экономичным решением в области средних напряжений. С момента, когда мы оптимизировали технику соединения в вакууме, превосходит она другие методы, например с помощью постоянных диэлектрических свойств, активного постоянного сопротивления перехода, и тока высокого напряжения.



ПРЕИМУЩЕСТВА:

  • высокая надежность
  • качество, обусловленное многолетним опытом
  • отсутствие необходимости обслуживания
  • высокий коммутационный и механический ресурс до 10000 циклов
  • компактность
  • простая панель управления
  • монолитная структура опорных изоляторов
  • номинальные напряжения от 12 до 36 кВ
  • номинальный ток отключения КЗ от 13,1 до 31,5 кА
  • номинальный рабочий ток от 800 до 2500 А
  • полюсный шаг от 160 до 350 мм
